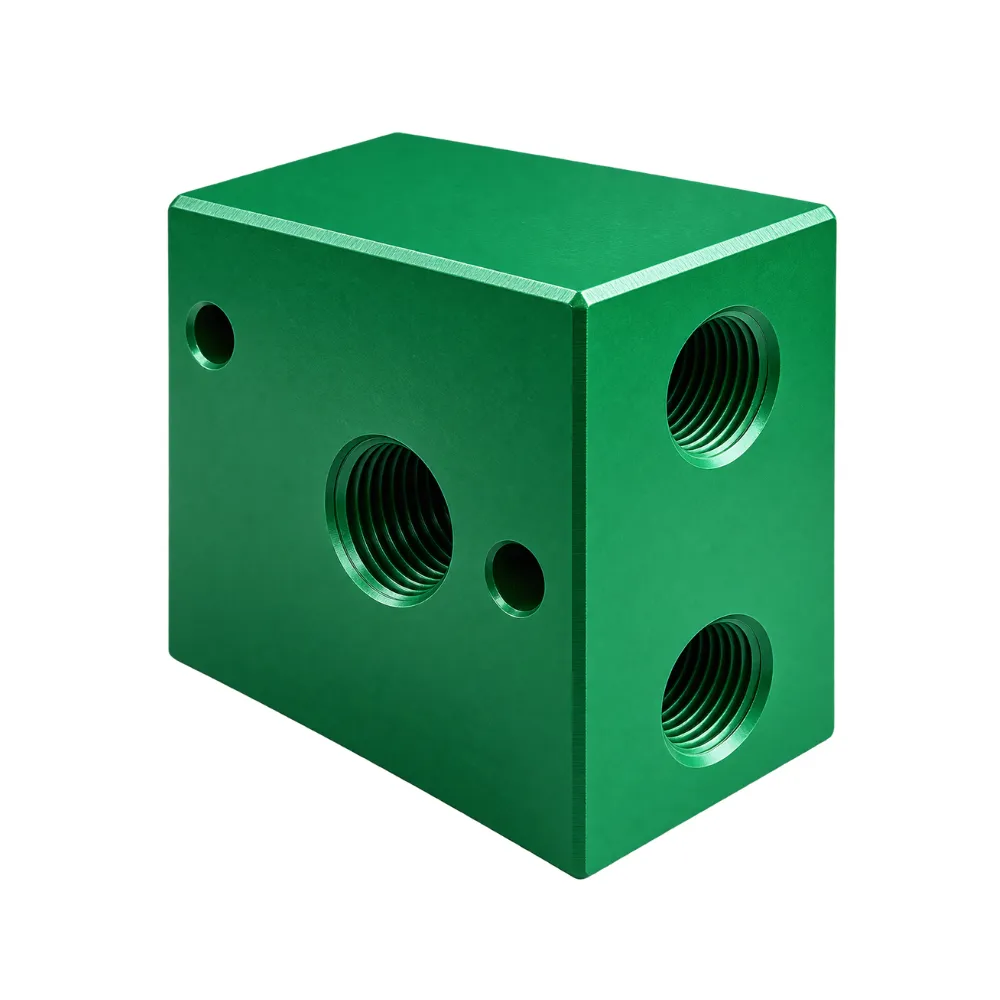

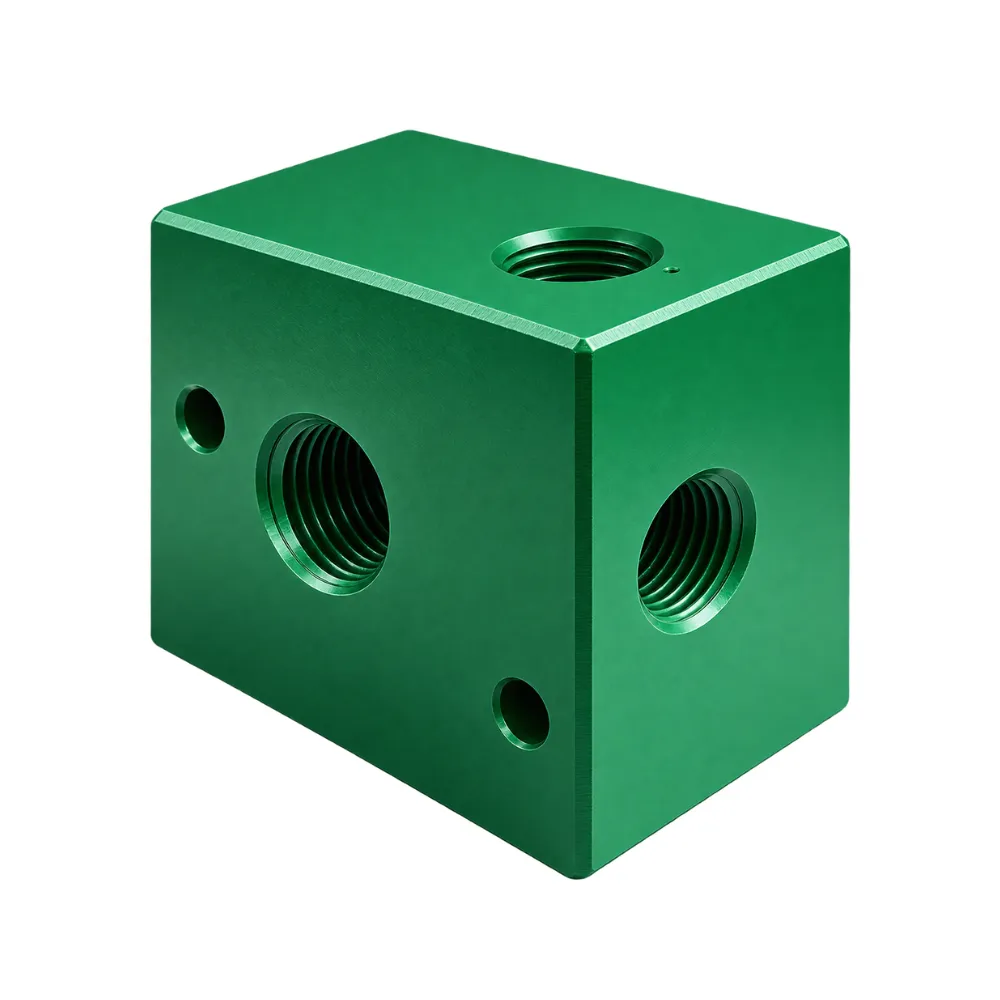

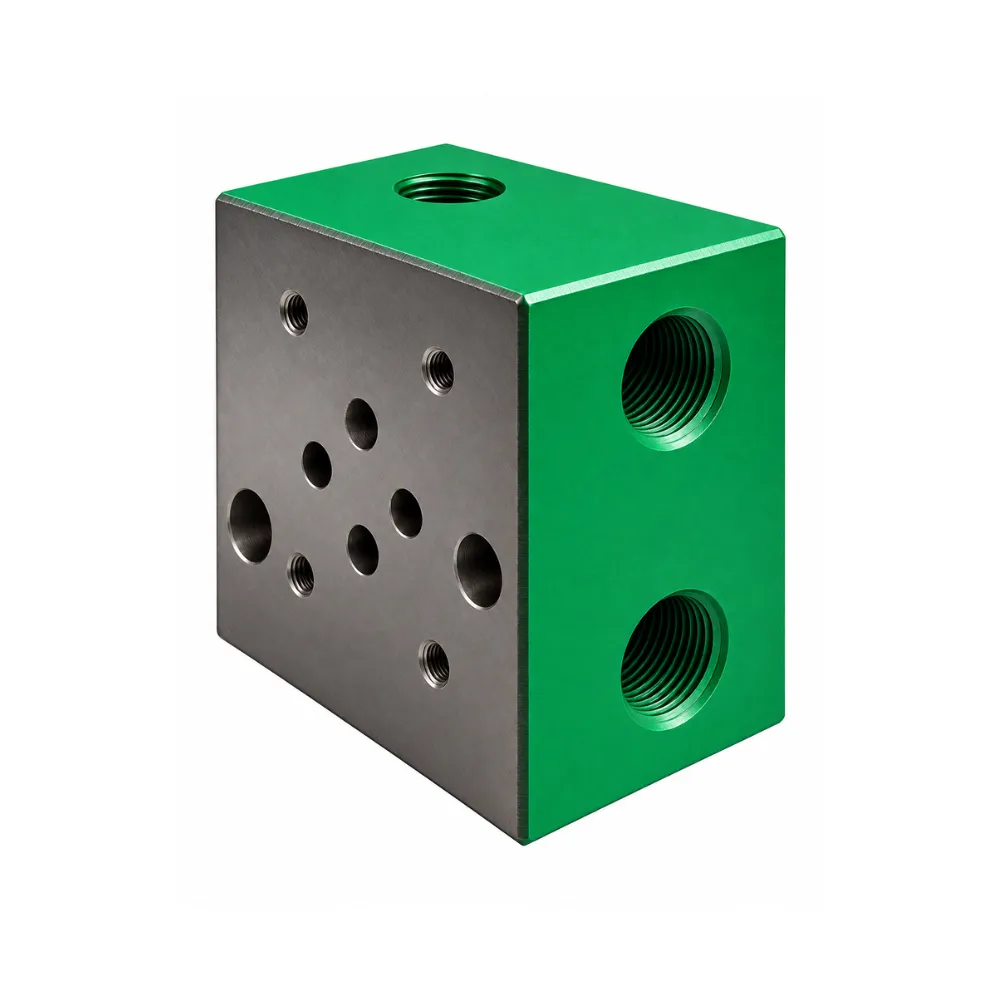

Bloque Base Hidráulico CETOP 3 / NG6 – 1 Estación
Bloque base hidráulico metálico diseñado para el montaje de una válvula direccional CETOP 3 / NG6.
Su configuración monoplaza permite instalar una válvula directamente sobre el bloque y realizar desde éste las conexiones hacia el circuito hidráulico, facilitando el montaje en centrales hidráulicas, unidades de potencia, maquinaria industrial y sistemas de automatización.
Configuración hidráulica
El bloque trabaja con las cuatro líneas funcionales utilizadas por las válvulas CETOP 3:
- P: línea de presión o alimentación hidráulica.
- T: línea de retorno hacia estanque.
- A: línea de trabajo hacia el actuador.
- B: línea de trabajo hacia el actuador.
Conexiones hidráulicas
Esta versión dispone de un total de 5 conexiones hidráulicas externas:
- 4 conexiones laterales 3/8″ BSP.
- 1 conexión inferior 1/2″ BSP.
Las cinco conexiones externas no representan cinco circuitos independientes. El bloque trabaja con las galerías hidráulicas P, T, A y B, incorporando accesos alternativos hacia determinadas galerías internas.
- Dos de las conexiones laterales se encuentran comunicadas internamente.
- La conexión inferior puede utilizarse como acceso alternativo correspondiente a P o T, según la configuración del circuito y montaje utilizado.
- Las conexiones que no sean utilizadas deben cerrarse correctamente mediante un tapón hidráulico compatible.
Esta disposición permite adaptar la orientación de las tuberías o mangueras hidráulicas según el espacio disponible dentro de la central hidráulica o maquinaria.
Características principales
- Tipo: Bloque base / manifold hidráulico
- Tamaño: CETOP 3 / NG6
- Número de estaciones: 1
- Configuración: Monoplaza
- Material: Metal
- Líneas hidráulicas: P, T, A y B
- Conexiones externas: 5
- Conexiones laterales: 4 × 3/8″ BSP
- Conexión inferior: 1 × 1/2″ BSP
- Montaje de válvula: CETOP 3 / NG6
- Compatibilidad típica: Serie 4WE6 y equivalentes
Compatibilidad
Compatible con válvulas direccionales hidráulicas de montaje CETOP 3 / NG6, incluyendo habitualmente válvulas de la serie 4WE6 y otros modelos equivalentes que utilicen el mismo patrón normalizado de montaje.
Antes de la instalación se recomienda verificar el patrón de montaje de la válvula y la configuración requerida por el circuito hidráulico.
Aplicaciones
Indicado para centrales hidráulicas, unidades de potencia, maquinaria industrial, prensas, cilindros hidráulicos de doble efecto, sistemas de automatización, bancos hidráulicos, reparación de equipos y montaje de electroválvulas direccionales.
Ventajas
- Montaje compacto para una válvula.
- Compatible con formato CETOP 3 / NG6.
- Construcción metálica robusta.
- Cuatro conexiones laterales para facilitar el conexionado.
- Conexión hidráulica inferior adicional.
- Accesos alternativos mediante galerías internas.
- Permite adaptar la orientación de tuberías y mangueras.
- Adecuado tanto para nuevas instalaciones como para reposición.
Información importante
Este bloque posee cinco conexiones hidráulicas externas, pero trabaja con las cuatro líneas funcionales P, T, A y B. Algunas conexiones corresponden a accesos alternativos hacia una misma galería interna. Dos conexiones laterales se encuentran comunicadas internamente y la conexión inferior puede utilizarse como acceso alternativo para P o T según la configuración del montaje.
Las conexiones no utilizadas deben permanecer correctamente obturadas mediante tapones hidráulicos compatibles.
