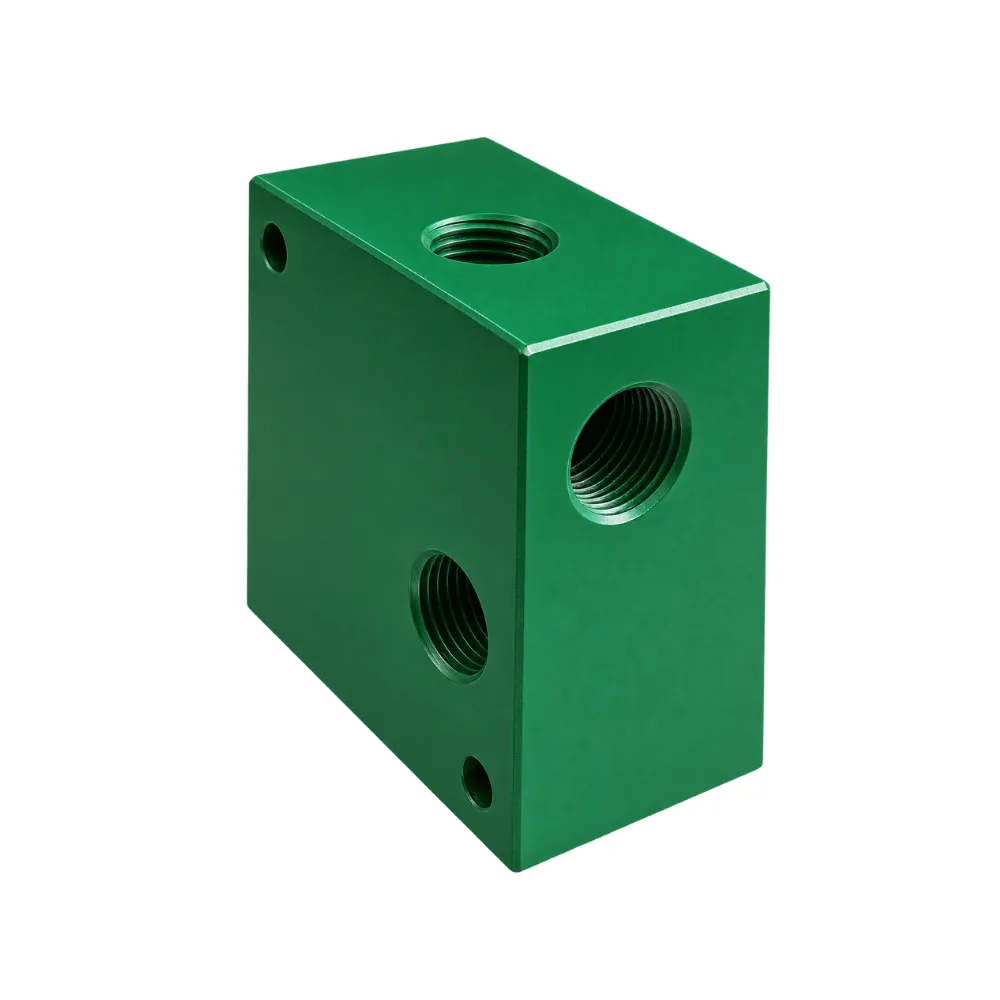

Bloque Base Hidráulico CETOP 5 / NG10 – 1 Estación

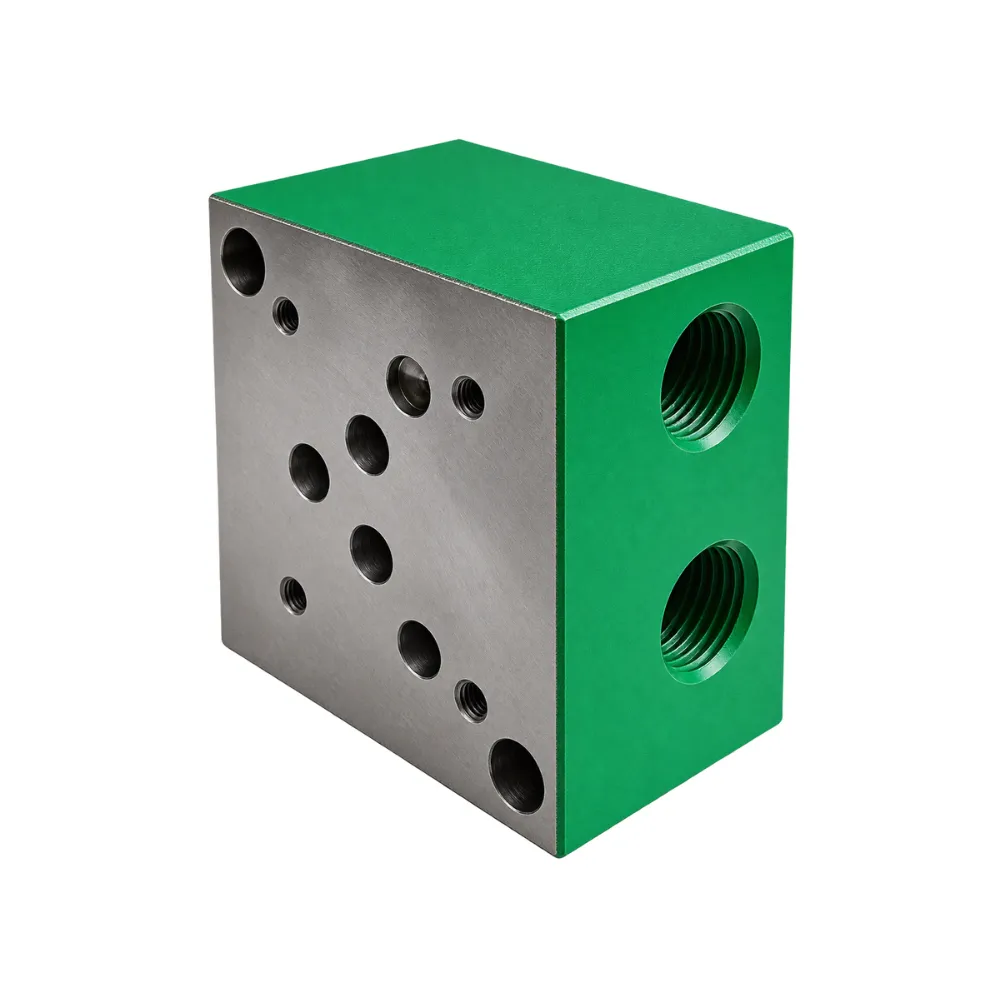

Bloque base hidráulico metálico diseñado para el montaje de una válvula direccional CETOP 5 / NG10.
Su configuración monoplaza permite instalar directamente una válvula hidráulica sobre el bloque y realizar desde éste las conexiones hacia el circuito, facilitando su incorporación en centrales hidráulicas, unidades de potencia, maquinaria industrial y sistemas de automatización.
Configuración hidráulica
El bloque trabaja con las líneas hidráulicas funcionales utilizadas por las válvulas CETOP 5:
- P: línea de presión o alimentación hidráulica.
- T: línea de retorno hacia estanque.
- A: línea de trabajo hacia el actuador.
- B: línea de trabajo hacia el actuador.
Conexiones hidráulicas

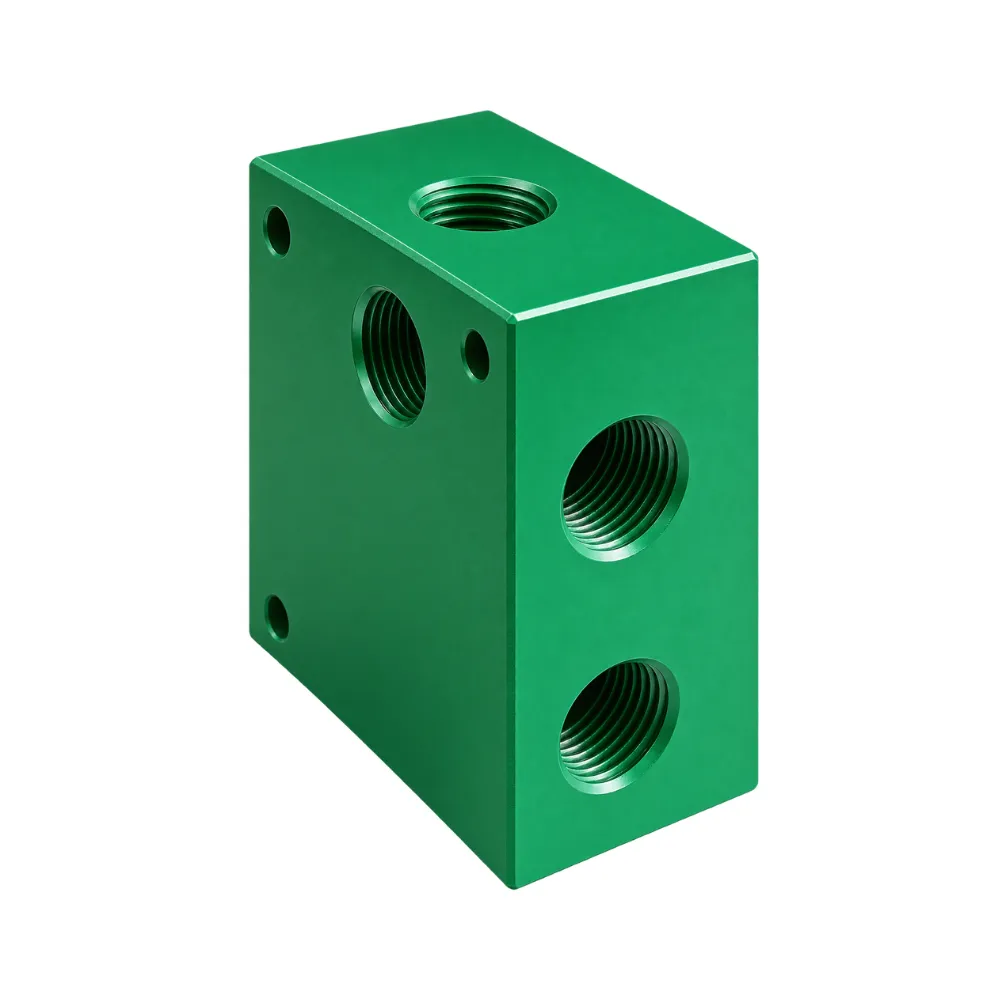

Esta versión dispone de 5 conexiones hidráulicas externas 1/2″ BSP:
- 4 conexiones laterales 1/2″ BSP.
- 1 conexión inferior 1/2″ BSP.
Las cinco conexiones externas no representan cinco circuitos hidráulicos independientes. El bloque incorpora galerías internas correspondientes a las líneas funcionales de la válvula.
Dos de las conexiones laterales se encuentran comunicadas internamente entre sí, proporcionando dos puntos de acceso alternativos hacia una misma galería hidráulica. Esto permite adaptar la orientación de la tubería o manguera de acuerdo con el espacio disponible en la instalación.
Cuando uno de estos accesos alternativos no sea utilizado, debe cerrarse mediante un tapón hidráulico compatible 1/2″ BSP.
Características principales
- Tipo: Bloque base / manifold hidráulico
- Tamaño: CETOP 5 / NG10
- Número de estaciones: 1
- Configuración: Monoplaza
- Material: Metal
- Líneas hidráulicas: P, T, A y B
- Conexiones externas: 5
- Conexiones laterales: 4 × 1/2″ BSP
- Conexión inferior: 1 × 1/2″ BSP
- Montaje de válvula: CETOP 5 / NG10
- Compatibilidad típica: Serie 4WE10 y válvulas equivalentes CETOP 5
Compatibilidad
Diseñado para válvulas direccionales hidráulicas con patrón de montaje CETOP 5 / NG10, incluyendo habitualmente válvulas de la serie 4WE10 y otros modelos equivalentes que utilicen el mismo patrón normalizado.
Antes de realizar la instalación se recomienda verificar el patrón de montaje de la válvula y la correspondencia de las galerías hidráulicas del circuito.
Aplicaciones
- Centrales hidráulicas.
- Unidades de potencia hidráulica.
- Maquinaria industrial.
- Prensas hidráulicas.
- Cilindros hidráulicos de doble efecto.
- Sistemas de automatización industrial.
- Bancos hidráulicos.
- Reparación y modificación de sistemas hidráulicos.
- Montaje de electroválvulas direccionales CETOP 5.
Ventajas
- Construcción metálica robusta.
- Montaje compacto para una válvula.
- Compatible con formato CETOP 5 / NG10.
- Cinco conexiones hidráulicas externas 1/2″ BSP.
- Cuatro accesos laterales y uno inferior.
- Accesos alternativos mediante galerías internas comunicadas.
- Facilita la orientación de mangueras y tuberías.
- Adecuado para nuevas instalaciones y trabajos de reposición.
Información importante
Dos conexiones laterales se encuentran comunicadas internamente y corresponden a accesos alternativos hacia una misma galería hidráulica. Las conexiones que no sean utilizadas deben permanecer correctamente obturadas mediante tapones compatibles.
La identificación definitiva de cada conexión como P, T, A o B debe realizarse de acuerdo con la configuración interna del bloque y el circuito hidráulico donde será instalado.
