Válvula Direccional Hidráulica 4WE10D CETOP 5

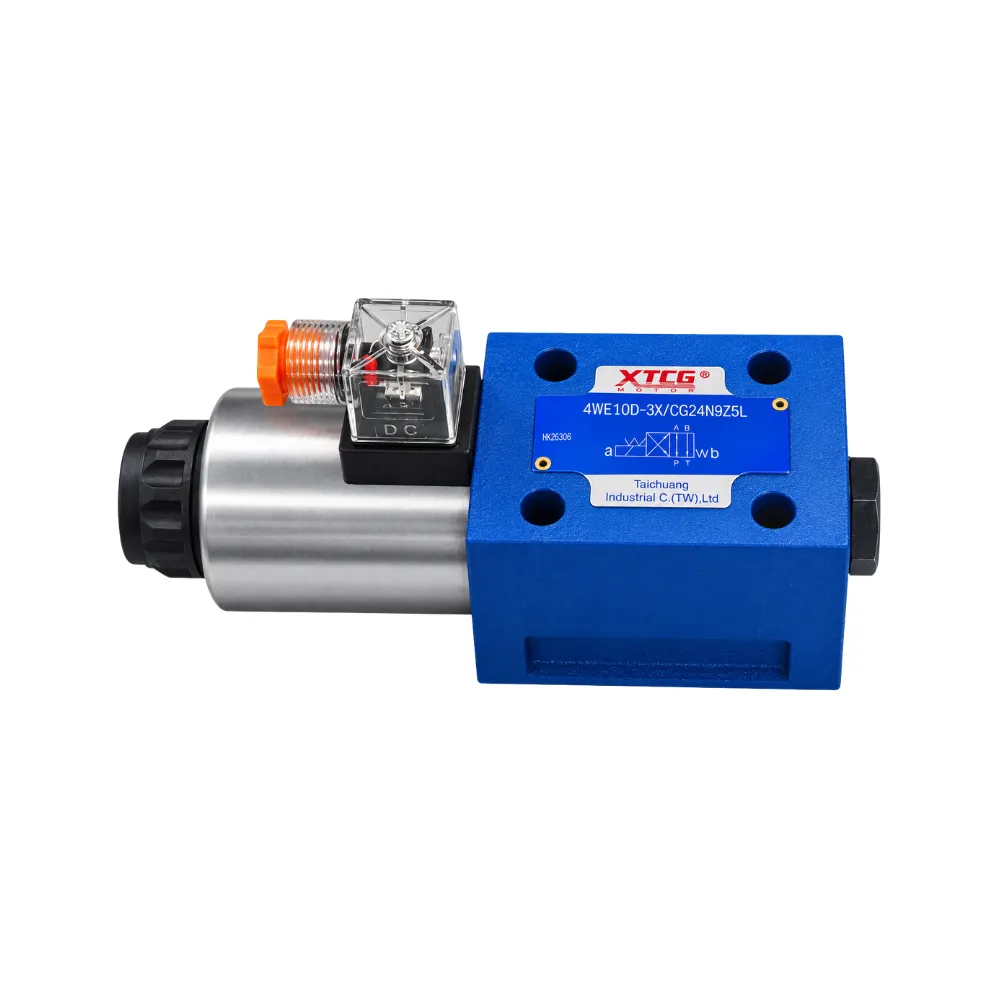

La 4WE10D-3X/CG24N9Z5L es una válvula direccional hidráulica de 4 vías y 2 posiciones (4/2), diseñada para controlar eléctricamente el sentido de circulación del fluido en sistemas hidráulicos industriales.
Su accionamiento se realiza mediante solenoide de 24 VDC y cuenta con retorno por resorte, permitiendo que la corredera vuelva automáticamente a su posición de reposo cuando el solenoide es desenergizado.
Corresponde al tamaño CETOP 5 (NG10) y está diseñada para aplicaciones hidráulicas industriales con una presión máxima de trabajo de hasta 31,5 MPa (315 bar) y un caudal máximo de hasta 120 L/min.
Características principales
- Modelo: 4WE10D-3X/CG24N9Z5L
- Serie: 4WE10D
- Tipo: Válvula direccional hidráulica
- Configuración: 4 vías / 2 posiciones (4/2)
- Accionamiento: Solenoide eléctrico
- Alimentación: 24 VDC
- Retorno: Por resorte
- Presión máxima: 31,5 MPa / 315 bar
- Caudal máximo: 120 L/min
- Puertos hidráulicos: P, T, A y B
- Montaje: CETOP 5 / NG10
Funcionamiento
La válvula controla la comunicación entre los puertos P, T, A y B. Al energizar el solenoide, la corredera conmuta modificando el sentido del flujo hidráulico. Al retirar la alimentación eléctrica, el resorte devuelve automáticamente la corredera a su posición de reposo.
Aplicaciones
Indicada para centrales hidráulicas, cilindros de doble efecto, maquinaria industrial, prensas, equipos de proceso, sistemas de automatización y aplicaciones donde se requiera controlar eléctricamente el sentido del flujo hidráulico.
Instalación
La válvula se instala sobre una base o manifold compatible con CETOP 5 (NG10). Las conexiones roscadas de las tuberías dependen de la base utilizada y no corresponden directamente al cuerpo de la válvula.
