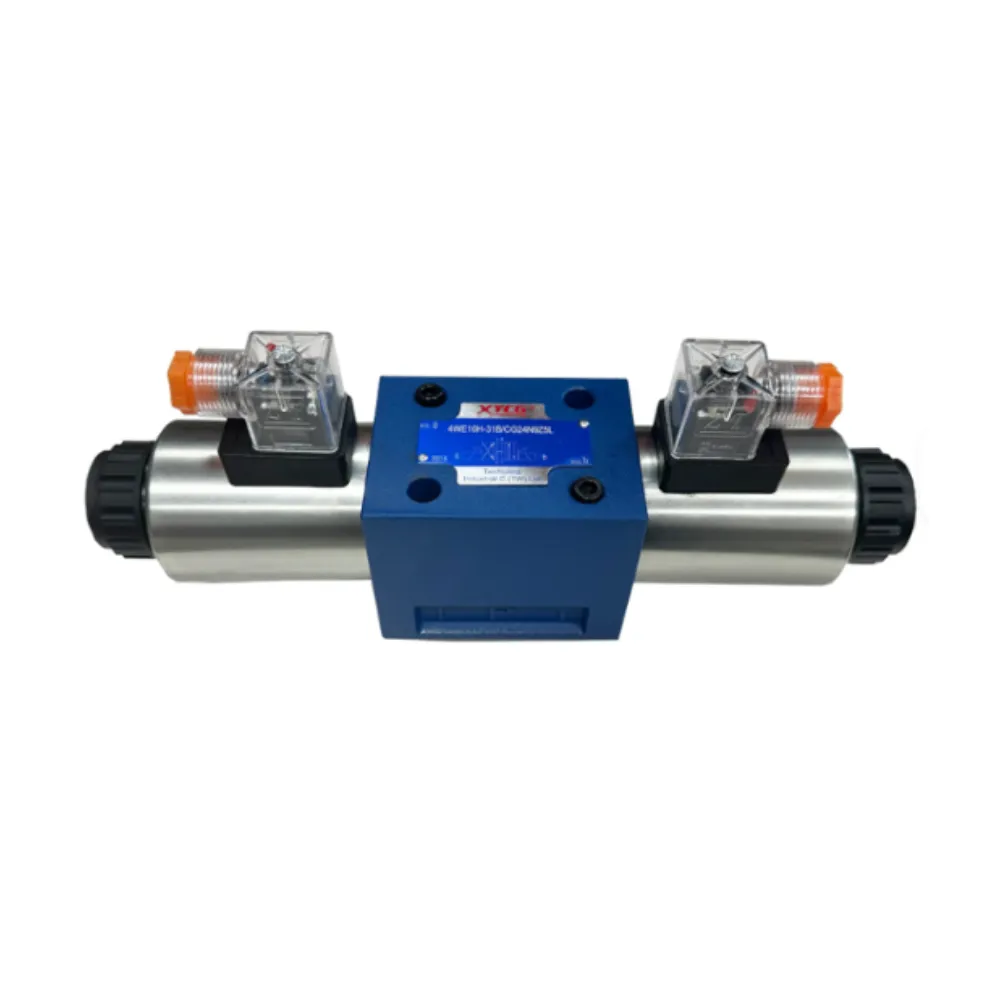

Válvula Direccional Hidráulica 4WE6G CETOP 3
La 4WE6G es una válvula direccional hidráulica de 4 vías y 3 posiciones (4/3), diseñada para controlar el sentido de circulación del fluido en sistemas hidráulicos industriales.
Cuenta con doble accionamiento por solenoide y centrado por resortes, permitiendo seleccionar dos posiciones de trabajo y retornar automáticamente a la posición central cuando ninguno de los solenoides se encuentra energizado.
Su montaje normalizado CETOP 3 (NG6) permite instalarla sobre bases o manifolds compatibles utilizados en centrales hidráulicas, maquinaria industrial y sistemas de automatización.
Características principales
- Serie: 4WE6G
- Configuración: 4 vías / 3 posiciones (4/3)
- Accionamiento: Doble solenoide eléctrico
- Centrado: Por resortes
- Voltajes disponibles: 24 VDC y 220 VAC
- Puertos hidráulicos: P, T, A y B
- Montaje: CETOP 3 / NG6
Configuración hidráulica
De acuerdo con el símbolo hidráulico indicado en la placa, la válvula dispone de tres posiciones de trabajo. En su posición central, el puerto de presión P se comunica con T, mientras los puertos de trabajo A y B permanecen bloqueados.
Al energizar uno de los solenoides, la corredera conmuta para dirigir el flujo hacia uno de los puertos de trabajo. Al energizar el solenoide opuesto, se invierte el sentido de circulación.
Aplicaciones
Indicada para centrales hidráulicas, cilindros de doble efecto, maquinaria industrial, prensas, equipos de proceso, automatización industrial y sistemas donde se requiere inversión eléctrica del movimiento hidráulico.
Instalación
La válvula se instala sobre una base o manifold compatible con CETOP 3 (NG6). Las conexiones roscadas hacia las tuberías corresponden a la base utilizada y no directamente al cuerpo de la válvula.
