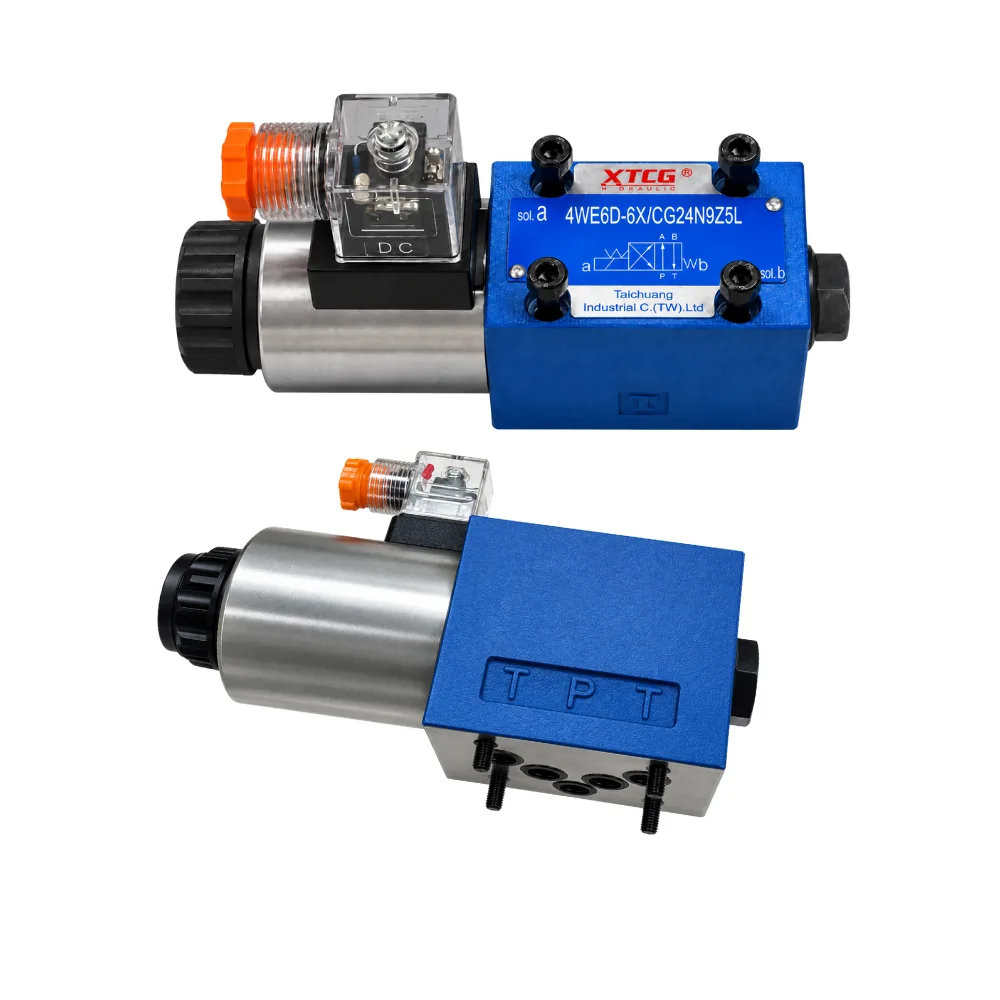

La válvula direccional hidráulica 4WE6D es una válvula de corredera de 4 vías y 2 posiciones (4/2), accionada eléctricamente mediante solenoide y diseñada para controlar el sentido de circulación del aceite en sistemas hidráulicos industriales.
Su diseño incorpora retorno por resorte, permitiendo que la corredera vuelva automáticamente a su posición de reposo cuando el solenoide deja de estar energizado.
La interfaz de montaje normalizada CETOP 3 / NG6 facilita su instalación sobre subbases y manifolds compatibles utilizados en centrales hidráulicas, maquinaria industrial, equipos de proceso y sistemas electrohidráulicos.
Características de la válvula direccional hidráulica 4WE6D
- Serie: 4WE6D
- Tipo: Válvula direccional hidráulica de corredera
- Configuración: 4 vías / 2 posiciones (4/2)
- Accionamiento: Solenoide eléctrico
- Retorno: Por resorte
- Montaje: CETOP 3 / NG6
- Puertos hidráulicos: P, T, A y B
- Presión máxima de trabajo: hasta 31,5 MPa / 315 bar
- Caudal máximo: hasta 80 L/min
- Voltajes disponibles: 24 VDC y 220 VAC
Modelos disponibles
| Modelo | Alimentación | Montaje |
|---|---|---|
| 4WE6D-6X/CG24N9Z5L | 24 VDC | CETOP 3 / NG6 |
| 4WE6D-61B/CW220N9Z5L | 220 VAC | CETOP 3 / NG6 |
Funcionamiento
La válvula hidráulica 4WE6D conmuta entre dos posiciones mediante el accionamiento del solenoide eléctrico.
Cuando el solenoide es energizado, la corredera interna cambia de posición y modifica las conexiones entre los puertos P, T, A y B, permitiendo controlar el sentido del flujo hacia un cilindro u otro actuador hidráulico.
Al desenergizar el solenoide, el resorte devuelve la corredera a su posición inicial, restableciendo automáticamente la condición de reposo del circuito.
Aplicaciones
- Centrales y unidades hidráulicas.
- Cilindros hidráulicos de doble efecto.
- Maquinaria industrial.
- Prensas y equipos hidráulicos.
- Sistemas electrohidráulicos.
- Equipos de proceso y fabricación.
- Mantenimiento y reposición de válvulas direccionales CETOP 3.
Instalación CETOP 3 / NG6
La válvula se instala sobre una subbase o manifold compatible con el patrón CETOP 3 / NG6. Los puertos hidráulicos del cuerpo se conectan al circuito mediante la superficie inferior normalizada.
Las conexiones roscadas para mangueras o tuberías corresponden a la subbase utilizada y no directamente al cuerpo de la válvula.
Selección y reemplazo
Antes de reemplazar una válvula existente se recomienda verificar el código del modelo, configuración 4/2, patrón CETOP, símbolo hidráulico, voltaje de la bobina, presión y caudal del sistema.
En Proyectar Chile apoyamos en la identificación de equivalencias y selección de válvulas direccionales para mantenimiento y aplicaciones hidráulicas industriales.
Revisa también nuestra categoría de válvulas direccionales CETOP para otras configuraciones y alternativas de reemplazo.
“`
