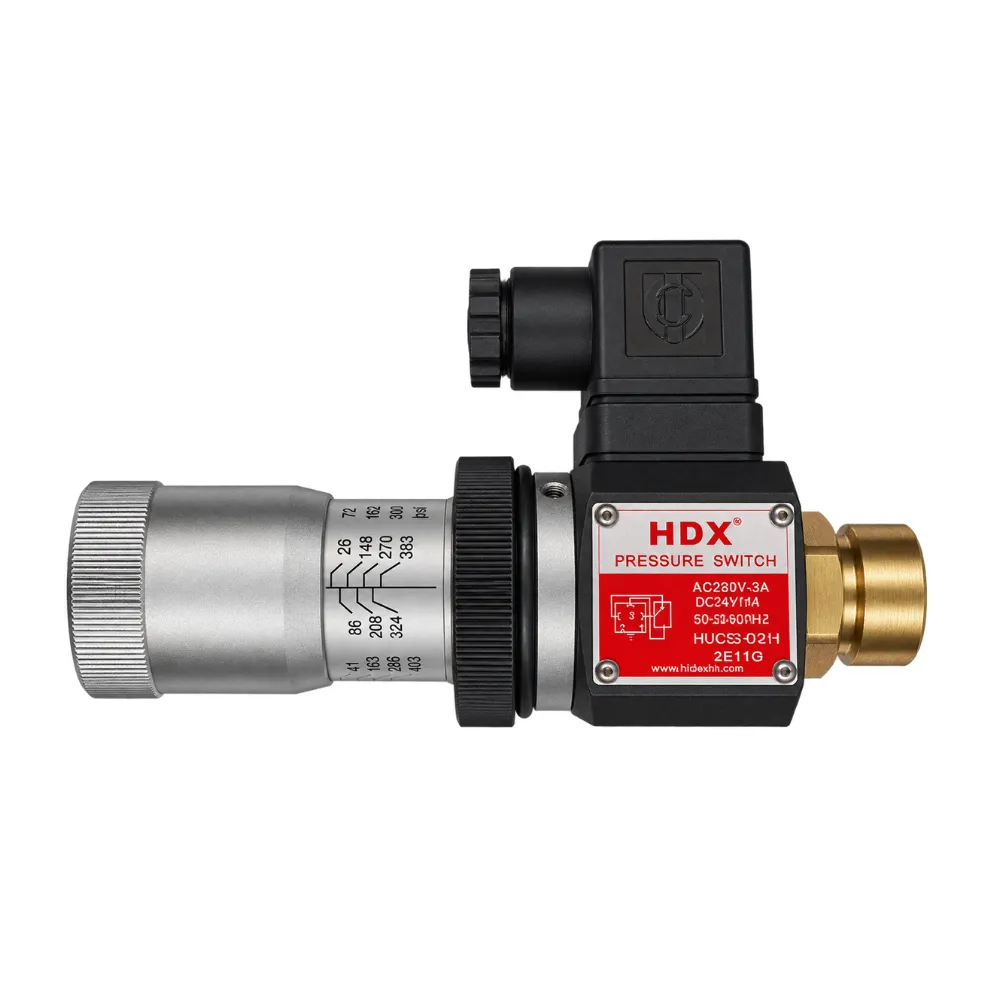

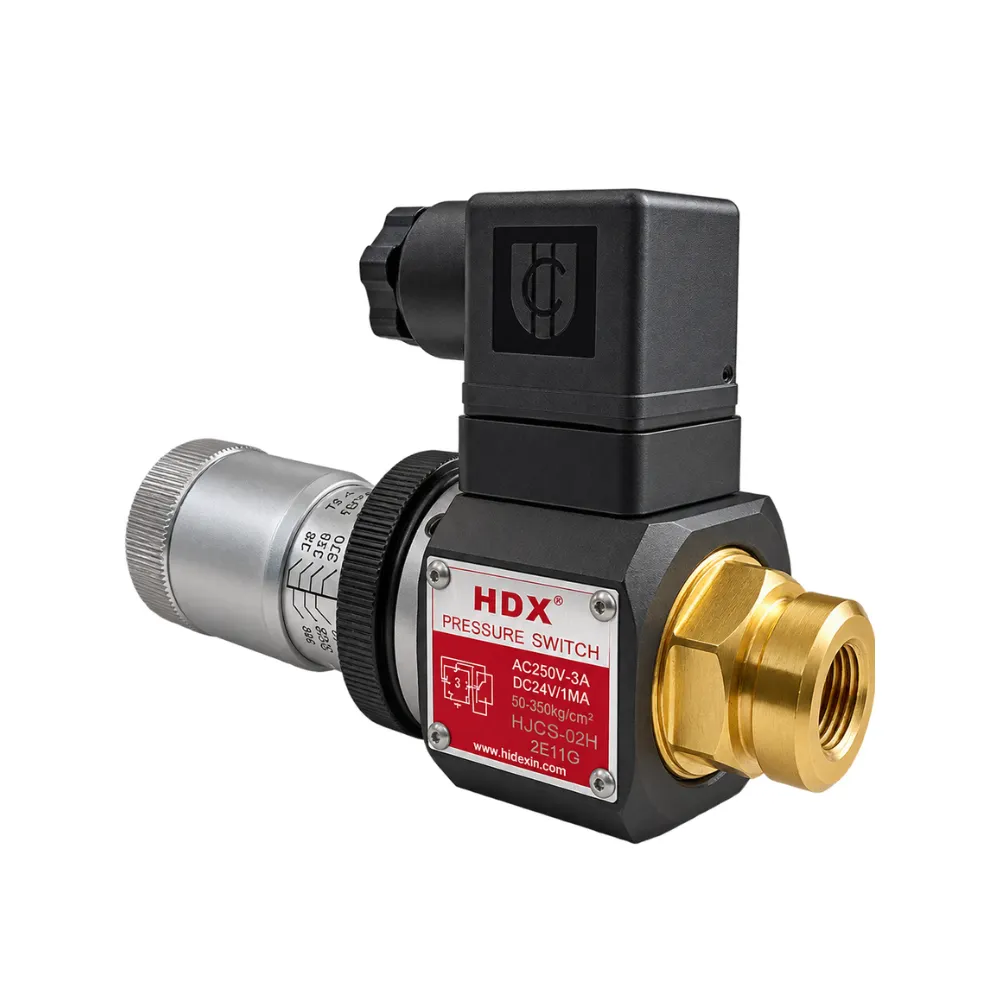

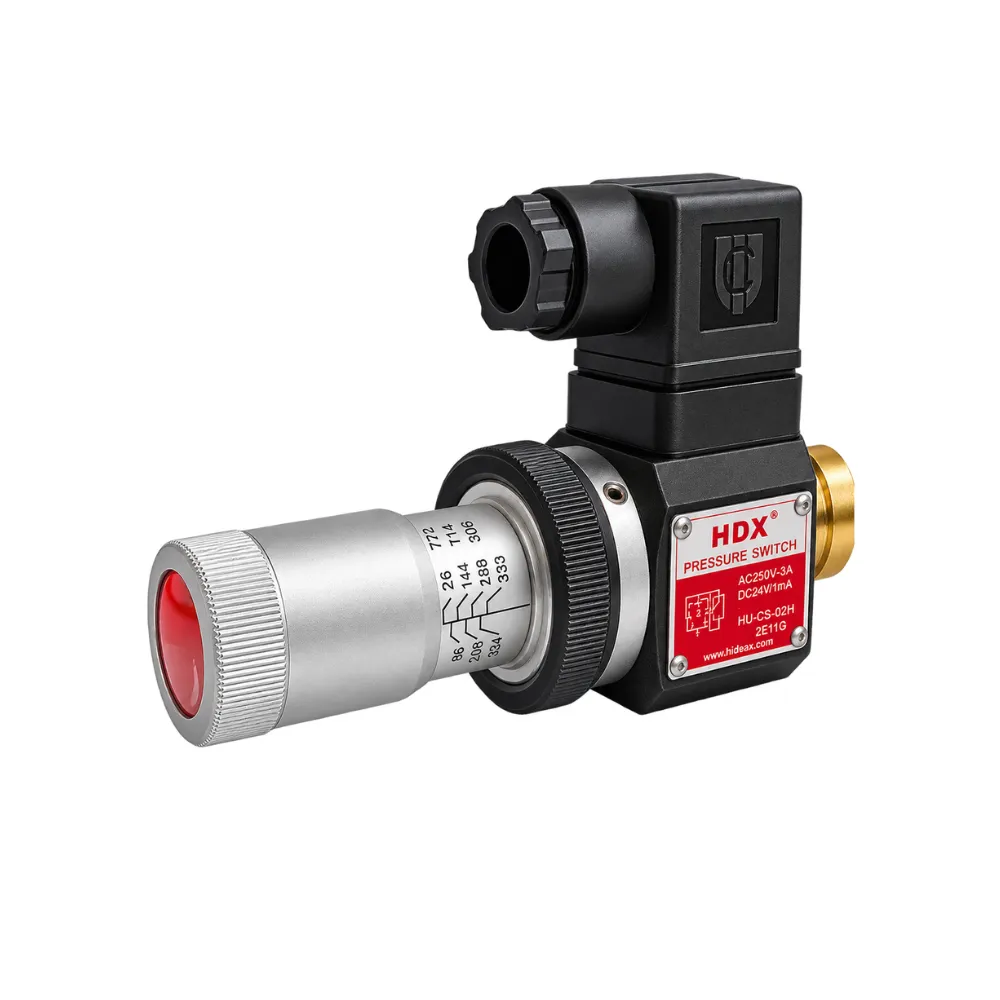

Presostato Hidráulico Ajustable HJCS-02H – 50 a 350 bar
El HJCS-02H es un presostato hidráulico ajustable diseñado para detectar la presión presente en un circuito y accionar un contacto eléctrico cuando se alcanza el valor previamente configurado.
Está especialmente orientado a aplicaciones hidráulicas de media y alta presión, permitiendo incorporar una señal eléctrica de control en centrales hidráulicas, maquinaria industrial y sistemas de automatización.
El rango indicado físicamente por el fabricante es de 50 a 350 kgf/cm², equivalente aproximadamente a 49 a 343 bar. Para efectos prácticos de selección se considera un rango aproximado de 50 a 350 bar.
Características principales
- Modelo: HJCS-02H
- Marca: HDX
- Tipo: Presostato hidráulico / Pressure Switch
- Rango de regulación: 50 a 350 bar aprox.
- Rango indicado en placa: 50 a 350 kgf/cm²
- Ajuste: Mecánico mediante escala graduada
- Capacidad eléctrica del contacto: 250 VAC / 3 A
- Conexión hidráulica: 1/4″ BSP
- Conexión eléctrica: Conector desmontable
- Aplicación: Sistemas hidráulicos industriales
Funcionamiento
El presostato monitorea la presión hidráulica del sistema. Cuando la presión alcanza el valor seleccionado mediante el mecanismo de regulación, el dispositivo conmuta su contacto eléctrico.
Esta señal puede utilizarse para accionar relés, contactores, entradas de PLC, alarmas, sistemas de parada o diferentes secuencias de automatización relacionadas con la presión del circuito.
Ajuste de presión
El punto de actuación se regula mecánicamente mediante el sistema de ajuste incorporado y su escala graduada, permitiendo seleccionar el valor de trabajo dentro del rango disponible.
Su amplio rango de regulación permite utilizarlo en aplicaciones donde se requieren presiones considerablemente mayores que las empleadas por presostatos de rango bajo.
Conexión hidráulica
Dispone de una conexión hidráulica 1/4″ BSP para incorporación al circuito hidráulico mediante fitting, adaptador, bloque o manifold compatible.
Aplicaciones
- Centrales hidráulicas.
- Unidades de potencia hidráulica.
- Prensas hidráulicas.
- Maquinaria industrial.
- Sistemas de automatización.
- Control de presión en bombas y actuadores.
- Secuencias de trabajo comandadas por presión.
- Alarmas de presión.
- Enclavamientos eléctricos.
- Protección de sistemas hidráulicos.
- Mantenimiento y reposición de equipos.
Información importante
Antes de realizar la instalación se debe verificar que el rango de presión del presostato sea adecuado para la aplicación, además de comprobar la compatibilidad de la conexión hidráulica y del circuito eléctrico de control.
La indicación 250 VAC / 3 A corresponde a la capacidad eléctrica del contacto del presostato y no debe interpretarse como tensión de alimentación del dispositivo.
