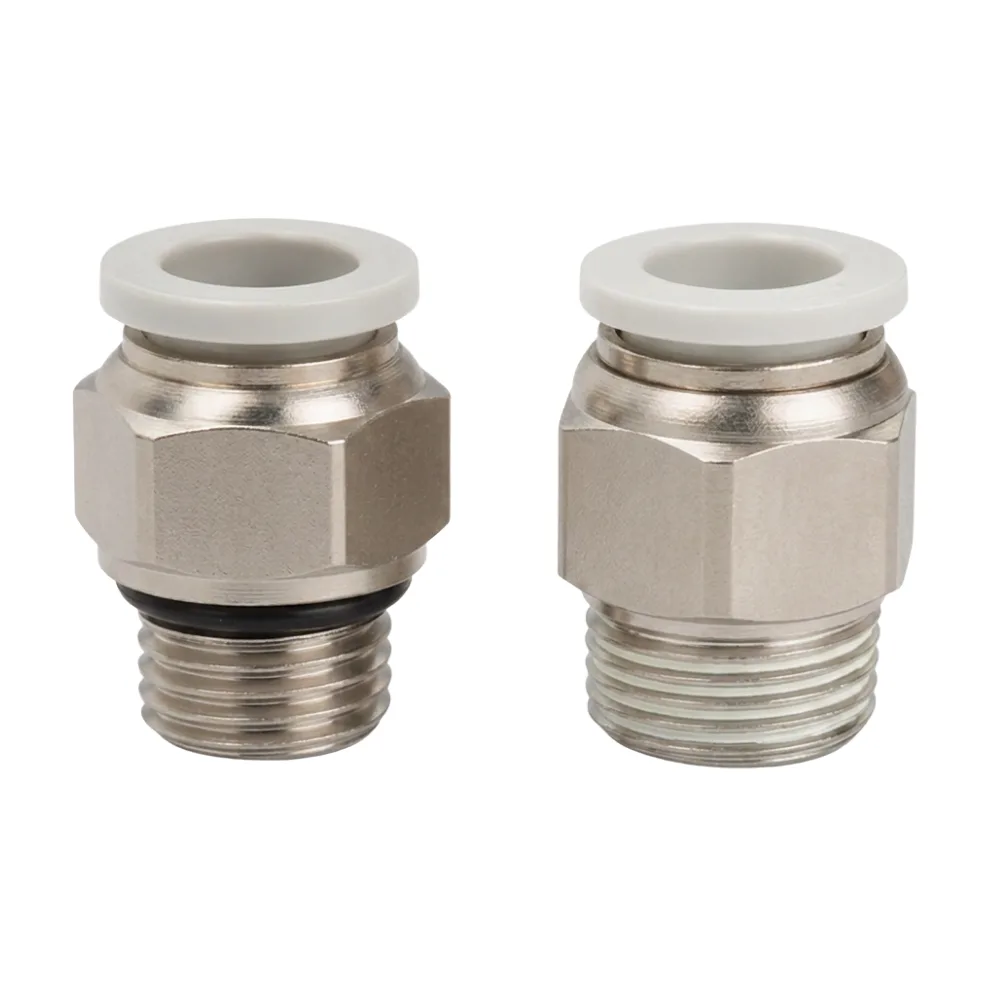

Conector Neumático Recto Macho PC diseñado para realizar la conexión directa de tubing neumático a componentes con puerto roscado macho en sistemas de aire comprimido. Su configuración recta permite conectar el tubo de manera directa al componente neumático, siendo utilizado en válvulas, cilindros, distribuidores y otros elementos de circuitos neumáticos industriales.
El Conector Neumático Recto Macho PC está disponible para tubing de 6, 8, 10 y 12 mm, con diferentes medidas de rosca NPT y G (BSPP) según la versión seleccionada.
Características del Conector Neumático Recto Macho PC:
- Conector recto para tubing neumático.
- Configuración macho roscada.
- Familia PC.
- Disponible para tubos de 6, 8, 10 y 12 mm.
- Versiones con rosca NPT.
- Versiones con rosca G (BSPP).
- Diferentes combinaciones de diámetro de tubo y medida de rosca.
- Adecuado para sistemas neumáticos y líneas de aire comprimido.
| Código | Diámetro del tubo | Tipo de rosca | Medida de rosca |
|---|---|---|---|
| PC6-01 | 6 mm | NPT | 1/8″ |
| PC6-02 | 6 mm | NPT | 1/4″ |
| PC8-01 | 8 mm | NPT | 1/8″ |
| PC8-02 | 8 mm | NPT | 1/4″ |
| PC10-01 | 10 mm | NPT | 1/8″ |
| PC10-02 | 10 mm | NPT | 1/4″ |
| PC10-03 | 10 mm | NPT | 3/8″ |
| PC12-03 | 12 mm | NPT | 3/8″ |
| PC12-04 | 12 mm | NPT | 1/2″ |
| PC10-03G | 10 mm | G (BSPP) | 3/8″ |
| PC12-03G | 12 mm | G (BSPP) | 3/8″ |
| PC12-04G | 12 mm | G (BSPP) | 1/2″ |
Aplicaciones
El Conector Neumático Recto Macho PC puede utilizarse en:
- Sistemas de automatización neumática.
- Líneas de aire comprimido.
- Conexión de tubing a válvulas.
- Conexión de cilindros y actuadores neumáticos.
- Maquinaria industrial.
- Mantenimiento y montaje de circuitos neumáticos.
Selección del conector
Para seleccionar correctamente el Conector Neumático Recto Macho PC, se deben verificar dos datos principales: el diámetro exterior del tubo y el tipo y medida de la rosca del componente donde será instalado.
Es importante diferenciar entre las versiones NPT y G (BSPP), ya que corresponden a estándares de rosca diferentes.
